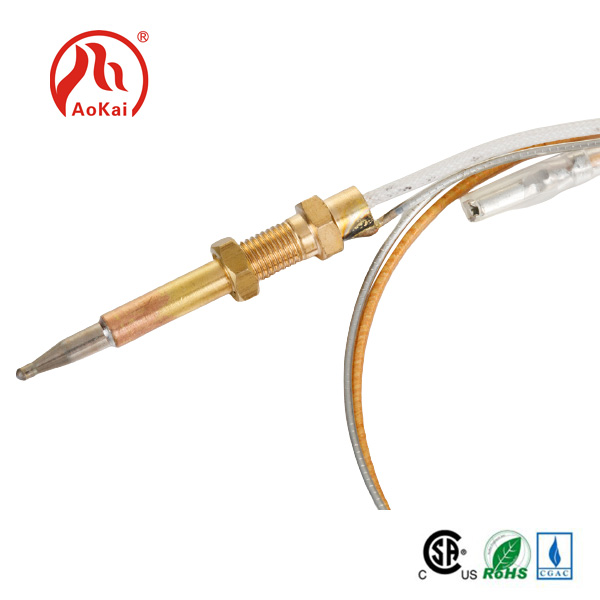

Cercetarea și dezvoltarea unei mari părți a echipamentelor celui mai vândut modul de achiziție a temperaturii de pe piață se bazează pe principiul tehnologiei termocuplelor.Termocupleeste un element de detectare a temperaturii și un instrument primar care măsoară direct temperatura și transformă semnalul de temperatură într -un semnal potențial termoelectric, care este apoi transformat în temperatura mediului măsurat printr -un instrument electric.
Principiul de bază al măsurării temperaturii termocuplelor este acela că doi conductori de materiale diferite formează o buclă închisă. Când există un gradient de temperatură la ambele capete, un curent va trece prin buclă. În acest moment, există un potențial termoelectric între cele două capete, care este așa-numitul efect Seebeck.
Cei doi conductori omogeni ai componentelor diferite sunt termocuple. Sfârșitul cu o temperatură mai ridicată este capătul de lucru, iar sfârșitul cu o temperatură mai scăzută este capătul liber. Capătul liber este de obicei la o temperatură constantă. Conform relației funcționale dintre potențialul termoelectric și temperatură, se face un tabel de absolvire a termocuplei; Tabelul de absolvire este obținut atunci când temperatura capătului liber este 0 ℃. Termocuple diferite au diferite tabele de absolvire.
Când un al treilea material metalic este conectat laTermocupleBuclă, atâta timp cât temperatura celor două joncțiuni ale materialului este aceeași, potențialul termoelectric generat de termocuple va rămâne neschimbat, adică nu va fi afectat de al treilea metal conectat la buclă. Prin urmare, atunci când măsurați temperatura termocuplei, poate fi conectat un instrument de măsurare. După măsurarea potențialului termoelectric, poate fi cunoscută temperatura mediului măsurat. Termocuplul sudează doi conductori sau semiconductori A și B din materiale diferite pentru a forma o buclă închisă.
Când doi conductori de componente diferite sunt conectate la ambele capete pentru a forma o buclă, atunci când temperatura joncțiunii este diferită, o forță electromotivă va fi generată în buclă. Acest fenomen se numește efect termoelectric, iar această forță electromotivă se numește potențial termoelectric.TermocupleUtilizați acest principiu pentru a măsura temperatura. Printre ele, sfârșitul folosit direct pentru a măsura temperatura mediului se numește capătul de lucru, iar celălalt capăt se numește capătul rece; Capătul rece este conectat la instrumentul de afișare sau la instrumentul de potrivire, iar instrumentul de afișare va indica potențialul termoelectric generat de termocuple. Termocuple este de fapt un convertor de energie care transformă energia termică în energie electrică și folosește potențialul termoelectric generat pentru a măsura temperatura. Pentru potențialul termoelectric al termocuplei, trebuie menționate mai multe probleme.
1.. Potențialul termoelectric al termocuplei este diferența funcției de temperatură la ambele capete ale termocuplei, nu funcția diferenței de temperatură la ambele capete ale termocuplei;
2. Mărimea potențialului termoelectric generat de termocuple nu are nicio legătură cu lungimea și diametrul termocuplei atunci când materialul termocuplei este uniform, dar numai cu compoziția materialului termocuplei și diferența de temperatură la ambele capete;
3. Când este determinată compoziția materială a celor două fire termocuple ale termocuplei, dimensiunea potențialului termoelectric al termocuplei este legată doar de diferența de temperatură a termocuplei; Dacă temperatura capătului rece al termocuplei este menținută constantă, potențialul termoelectric al termocuplei este doar o funcție cu o singură valoare a temperaturii de la capătul de lucru.
